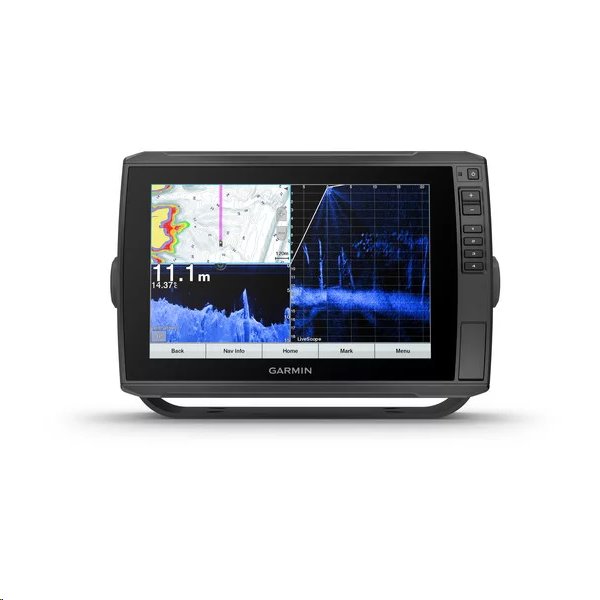

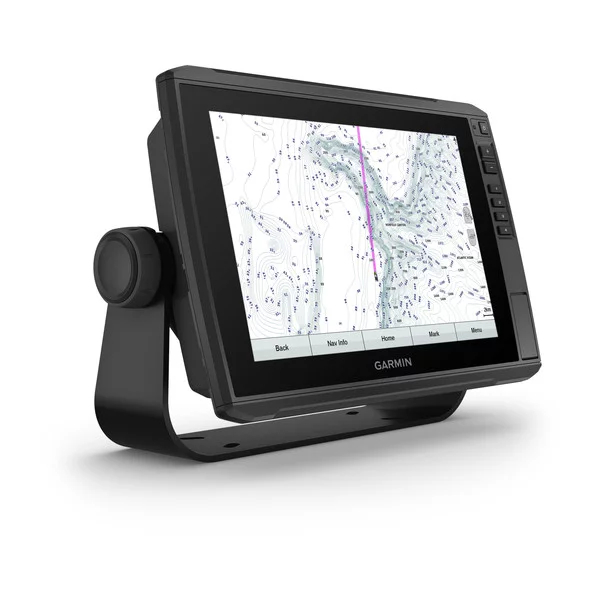

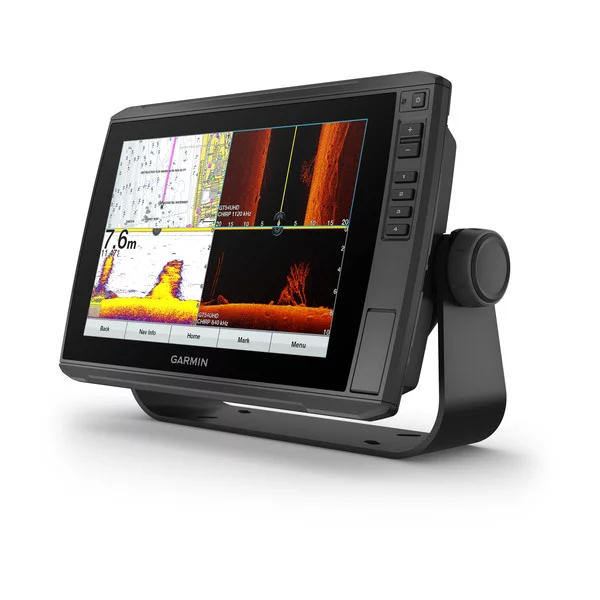

echoMAP™ Ultra 102sv (sonda v balení)



























Výrobca

Garmin

Part. No. 010-02526-01
EAN 753759264505

















GPS navigátor s pokročilým sonarom





  •


Obsah dodávky




• echoMAP™ Ultra 102sv
• aktívny otočno-výklopný držiak s montážnou sadou
• sonda s montážnou sadou na zrkadlo GT56UHD-TM (9m kábel s možnosťou predĺženia)
• šablóna pre integrovannú montáž (Flush)
• kryt na displej
• napájací kábel
• montážna príručka a dokumentácia









Príslušenstvo






Súvisiace produkty








Príslušenstvo GPSmap xxx / echoMAP sonary



1 624.99  EUR   bez DPH



1 949.99 EUR   s DPH










Panoptix™ - držiak pre sondu LVS 3x (perspektívny náhľad)



66.66  EUR   bez DPH



79.99 EUR   s DPH













Univerzálny prísavkový držiak pre ultrazvukové sondy.



16.66  EUR   bez DPH



19.99 EUR   s DPH













Sieťový kábel 6m



41.58  EUR   bez DPH



49.90 EUR   s DPH











Súvisiaci produkt

NMEA 2000 starter kit





NMEA 2000 starter kit



83.25  EUR   bez DPH



99.90 EUR   s DPH











Súvisiaci produkt

GFS 10 - Palivový senzor (marine)





GFS 10 - Palivový senzor



166.58  EUR   bez DPH



199.90 EUR   s DPH













Námorná mapa - Bluechart g3 (micro SD / SD)



141.66  EUR   bez DPH



169.99 EUR   s DPH










Riečna mapa - BlueChart G2 Vision HD (micro SD / SD)



208.25  EUR   bez DPH



249.90 EUR   s DPH










Námorná mapa - Bluechart g2 Vision HD (micro SD / SD)



249.99  EUR   bez DPH



299.99 EUR   s DPH










Príslušenstvo sonary UHD



349.99  EUR   bez DPH



419.99 EUR   s DPH










Príslušenstvo sonary UHD



399.99  EUR   bez DPH



479.99 EUR   s DPH













Príslušenstvo echo / echoMAP sonary



37.49  EUR   bez DPH



44.99 EUR   s DPH













Príslušenstvo echo / echoMAP sonary



45.75  EUR   bez DPH



54.90 EUR   s DPH










príslušenstvo sonary



16.66  EUR   bez DPH



19.99 EUR   s DPH










Príslušenstvo striker sonary



20.75  EUR   bez DPH



24.90 EUR   s DPH













Príslušenstvo echo / echoMAP sonary



37.49  EUR   bez DPH



44.99 EUR   s DPH













Sieťový kábel (Marine network)



29.08  EUR   bez DPH



34.90 EUR   s DPH













Sieťový kábel 12m



49.92  EUR   bez DPH



59.90 EUR   s DPH













Sieťový konektor



12.42  EUR   bez DPH



14.90 EUR   s DPH













Sieťový kábel - 90 m



166.58  EUR   bez DPH



199.90 EUR   s DPH










Montážna konzola + aktívna kolíska – echoMAP Ultra 10x (ND)



54.16  EUR   bez DPH



64.99 EUR   s DPH













Príslušenstvo GPSmap xxx / echoMAP sonary



1 833.25  EUR   bez DPH



2 199.90 EUR   s DPH










Námorná mapa - Garmin Navionics+ (micro SD / SD)



133.25  EUR   bez DPH



159.90 EUR   s DPH










Námorná mapa - Garmin Navionics Vision+ (micro SD / SD)



208.25  EUR   bez DPH



249.90 EUR   s DPH










Námorná mapa - Garmin Navionics Vision+ (micro SD / SD)



208.25  EUR   bez DPH



249.90 EUR   s DPH










Námorná mapa - Garmin Navionics Vision+ (micro SD / SD)



291.66  EUR   bez DPH



349.99 EUR   s DPH










Námorná mapa - Garmin Navionics+ (micro SD / SD)



208.25  EUR   bez DPH



249.90 EUR   s DPH













Príslušenstvo GPSmap xxx / echoMAP sonary



2 666.66  EUR   bez DPH



3 199.99 EUR   s DPH













Príslušenstvo GPSmap xxx / echoMAP sonary



658.25  EUR   bez DPH



789.90 EUR   s DPH










Force™ Kraken predný elektromotor



3 749.99  EUR   bez DPH



4 499.99 EUR   s DPH























Podrobnosti o produkte





Popis produktu:

Najpredávanejšia séria dostupných kombo zariadení (GPS navigácia + sonar) echoMAP™je teraz dostupná v novej konfigurácií s označením Ultra UHD. Model s označením echoMAP™ Ultra UHD 102sv je dodávaný s celkom novou pokročilou sondou GT-56-UHD, ktorá o.i. poskytne o 20% vačšie rozsahy na troch frekvenciách, oproti predchádzajúcich generáciam sónd. Tento model s označením Ultra navyše poskytuje priamu podporu systému Panoptix Live Scope - stačí dokúpiť kompatibilnú sondu > > LVS 12 a využijete potenciál echoMAP Ultra na maximum. echoMAP™ Ultra UHD 102sv je vybavený kvalitným 10" palcovým dotykovým WXGA displejom s vysokým rozlíšením 1280 x 800 bodov (asistovaný tlačidlami) a nízkou spotrebou 26W. Výrobca ďalej vybavil zariadenie kvalitným procesorom pre rýchlu obsluhu a okamžité prekreslovanie sonarových a mapových detailov. Plná kompatibilita s NMEA 2000 protokolom vám umožuje pripojiť prístroje zo série echoMAP™ Plus resp. echoMAP™ Ultra alebo echoMAP™ UHD k množstvu kompatibilných senzorov, prístrojov a doplnkových zariadení - a tak môžete sledovať všetky dôležité údaje ako je navigácia, stav paliva, motor a info o počasí na jednom dispeji.

Hlavné prednosti

Aktívny držiak- unikátna konštrukcia umožňuje zariadenie (displejová jednotka) odobrať zo stojanu bez potreby odpájania káblov. Tie ostávajú "zakotvené" v držiaku stojana na palube. echoMAP™ Ultra UHD 102sv spája kvalitný sonar a GPS navigátor (10Hz GPS/GLONASS) do jedného zariadenia. Medzi najpodstatnejšie vlastnosti prístroja môžeme zaradiť nový dizajn a kvalitný displej pre precízne zobrazovanie údajov, ale tiež vstavanú celosvetovú základnú mapu (zo satelitných snímkov). Zariadenie podporuje používanie námorných máp z edície BlueChart® g3/g3 vision.

Námorná navigácia

Edícia BlueChart® g3 / g3 vision prináša nový rozmer námornej navigácie so zobrazením v 3-D móde (nad i pod hladinou vody), plus užitočné Auto Navádzanie na detailných podkladoch vo vysokom rozlíšení a na leteckých záberoch prístavov, marín, námorných dráh, navigačných značení a iných bodov záujmu (POI).

CHIRP Sonar - vlastnosti a parametre

Nekompromisné parametre novej sondy GT-56-UHD v kombinácií s integrovaným sonarom s dostupným výkonom 500 W (RMS) a podporou CHIRP.

Dostupné frekvenčné rozsahy:
- Traditional CHIRP High Wide: 24°-16° 150-240 kHz

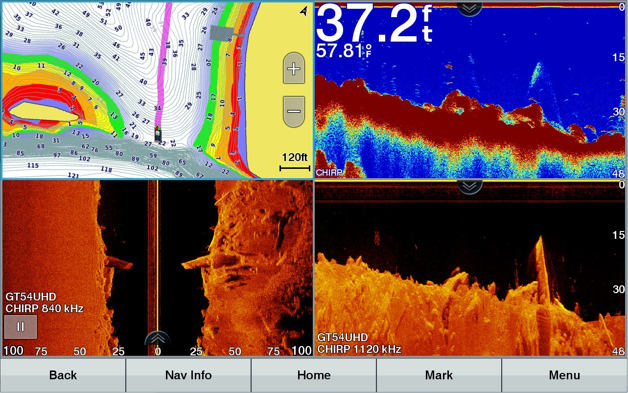

- UHD ClearVü and SideVü: 455 kHz (425-485 kHz) / 800 kHz (790-850 kHz) / 1,000 kHz (940-1100 kHz)

Dostupné uhly snímania pri daných frekvenciách:
- Traditional CHIRP High Wide: 24°-16° @ 150-240 kHz
- ClearVü: 0.52° x 52° @ 1,000 kHz / 0.64° x 35° @ 800 kHz / 1.1° x 52° @ 455 kHz
- SideVü: 0.52° x 52° @ 1,000 kHz / 0.64° x 35° @ 800 kHz / 1.1° x 52° @ 455 kHz

Maximálny dosah (sladké vody): Traditional CHIRP High Wide: 240 metov / ClearVü: 120 metrov / SideVü: 150 metrov

Priama podpora systému Panoptix (Live Scope) a ďalších (klasických) voliteľných typov sónd pre špecifické použitie

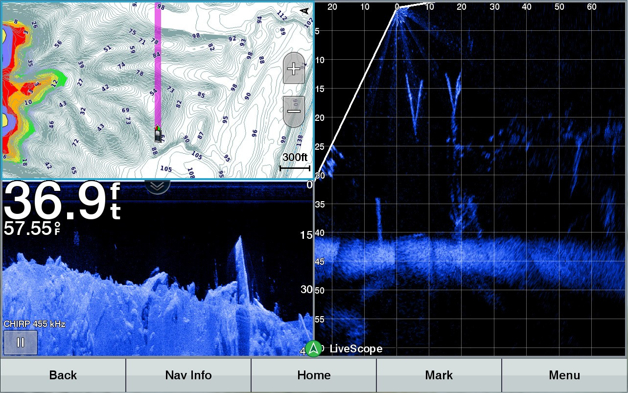

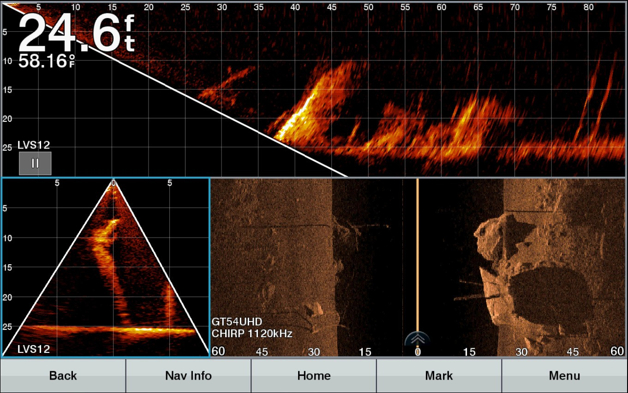

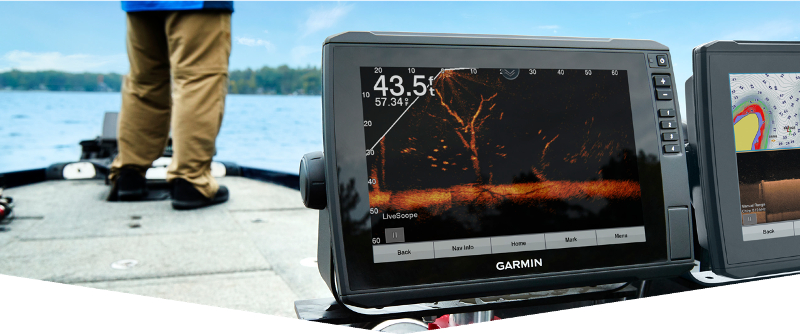

Novinkou je priama podpora systému Panoptix Live Scope - stačí dokúpiť kompatibilnú sondu > > LVS 12

Široké spektrum voliteľných typov sónd pre špecifické použitie

Garmin > > sonarové technológie < < < umožňujú rozšírenie dostupných parametrov sonaru prípadne okrem štandardnej montáže (na zrkadlo) môžete zvoliť sondu s vnútrotrupovou resp. ceztrupovou montážou. Stačí si dodatočné vybrať vhodnú sondu z našej širokej ponuka podľa požiadavky. Prehľad dostupných nájdete v katalógu na odkaze > > > > > > >

Vyhotovenie a ovládanie sonaru

echoMAP™ Ultra UHD 102sv má pogumovaný povrch a je kompletne vodotesný, aby odolal poveternostným vplyvom. Kompaktné prevedenie zobrazovacej jednotky je doplnené o zjednodušené používateľské rozhranie pre jednoduchú obsluhu sonaru. Ovládanie je zabezpečené dotykový displej asistovaný tlačidlami a uľahčuje ho slovenské alebo české menu ovládania sonaru. Kompatný dizajn prístroja a jednoduchá montáž vďaka štandardne prikladanému príslušenstvu. Zariadenie má integrovanú GPS anténu. Intuitívne ovládacie prvky a samotné ovládanie neboli nikdy jednoduchšie.

Garmin Quickdraw™ Community

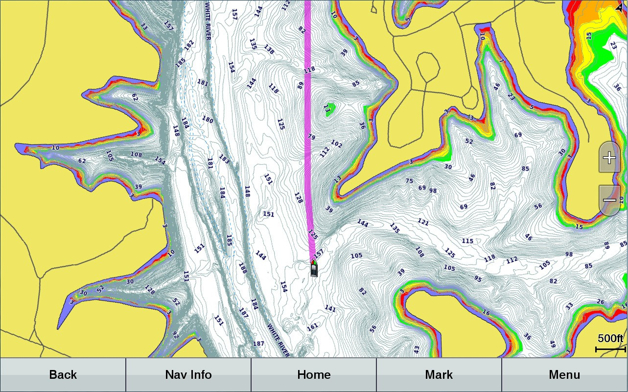

Bezplatné rozšírenie funkčného softvéru na kompatibilných sonaroch s GPS a námorných navigátoroch Garmin. Funkcia Quickdraw Contours umožňuje jednoducho používaním sonaru “skenovať” dno a vytvárať podrobnú mapu reliéfu dna kdekoľvek. Vzniknuté HD mapy s hĺkovými vrstevnicami (cca s 30cm rozostupom) ostávajú uložené ako mapa a okamžite sú pripravené na zdielanie prostredníctvom služby - Garmin Quickdraw™ - viac informácií nájdete na uvednom odkaze > > > >

Podpora sieťovania cez NMEA 2000 & NMEA 01083

Podrobnosti k zapojeniu a budovaniu siete NMEA 2000 nájdete na odkaze > > > >

Optimálna konfigurácia podľa typu plavidla

Pre výber vhodného zariadenia, doplnkovej výbavy a príslušenstva môžete využiť on-line dostupný konfigurátor na odkaze > > > >


Wi-Fi - PW Vo výbave prémiových modelov z novej série echoMap je vstavané Wi-Fi®. Toho rozhranie prakticky využijete po spárovaní sonaru Striker s kompatibilným smartfónom cez voľne dostupnú aplikáciu Active Captain.. Po pripojení smartfónu budete mať k dispozícií o.i. smartnotifikácie priamo na dispeji sonaru, prístup ku komunitným mapám Quickdraw, prístup k správe a synchronizácií užívateľských dát, prístup k aktualizáciam softvéru a iné.

Stránky o produkte:

https://sonary.garmin.sk/










Parametre




Názov Hodnota
Rozmery a vlastnosti:  ------------------------------------------------------------
Rozmery zariadenia, ŠxVxH:  29.5 x 19.5 x 9.8 cm
Displej - veľkosť, ŠxV:  21.7 cm x 13.6 cm; 25.4 cm diagonal
Displej - rozlíšenie, ŠxV:  1280 x 800 (WXGA)
Displej - typ:  WXGA
Dotyková obrazovka:  Áno (asistovaná tlačidlami)
Hmotnosť zariadenia:  1800 g
Napájanie:  10 - 28 V
Akumulátor - typ:  externý zdroj (AKU 12V/7,2Ah)
Odolnosť voči vode:  Áno (IPX7)
Plávanie na hladine:  Nie
Prenosný:  Áno
product_web:  0, 448, 35689, 27167, 50435
Funkcie a výbava:  ------------------------------------------------------------
Qwerty alebo ABC klávesnica:  Nie
CHIRP ClearVü (260/455/800 kHz):  Áno (vstavaný)
CHIRP SideVü (260/455/800 kHz):  Áno (vstavaný)
CHIRP traditional sonar (low,mid,high):  Áno (vstavaný)
Panoptix Livescope (podpora):  Áno (podporuje)
Výkon (RMS):  600 W (RMS) / 4,000 W (peak to peak)
Maximálna hĺbka (hĺbkový rozsah snímania:  Traditional CHIRP High Wide: 240 metov / ClearVü: 120 metrov / SideVü: 150 metrov
Kužeľ (uhol snímania):  Traditional CHIRP High Wide: 24°-16°, ClearVü: 0.52° x 52° @ 1,000 kHz / 0.64° x 35° @ 800 kHz / 1.1° x 52° @ 455 kHz, SideVü: 0.52° x 52° @ 1,000 kHz / 0.64° x 35° @ 800 kHz / 1.1° x 52° @ 455 kHz
Senzor teploty vody:  Áno
See-thru® technológia:  Áno
Split-screen zoom (rozdel. obrazovky):  Áno
Ultrascroll™ (zobr. rýb pri vyš.rychl.):  Áno
Whiteline (zobrazenie typu dna):  Nie
Nastaviteľná hĺbková línia:  Áno
Teplota vody (časový a graf. priebeh):  Áno
Prepojenie:  NMEA 0183 + NMEA 2000
