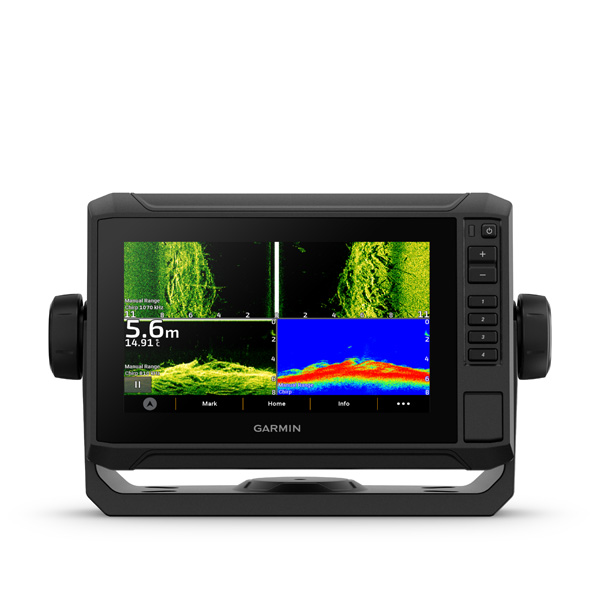

echoMAP™ UHD2 72sv (sonda v balení)
















 Novinka












Výrobca

Garmin

Part. No. 010-02683-01
EAN 753759307875
Dostupnosť
nie je skladom

Dostupnosť po pobočkách
nie je skladom

HLS



Vaša cena bez DPH 1 166.66 EUR
DPH 20%
Vaša cena s DPH 1 399.99 EUR
Garancia ceny Našli ste inde na internete nižšiu cenu? Informujte nás!
Záruka 24 Mesiace
Objednať
Hodnotenie produktu
Hodnotené 7x

















GPS navigátor s pokročilým sonarom





  •


Obsah dodávky




• echoMAP™ UHD 72sv
• sonda s montážnou sadou na zrkadlo GT54UHD-TM (9m kábel s možnosťou predĺženia)
• aktívny otočno-výklopný držiak s montážnou sadou
• napájací kábel
• šablóna s držiakom pre vstavanú montáž (Flush)
• ochranný kryt displeja
• montážna príručka a dokumentácia








Príslušenstvo






Súvisiace produkty






Súvisiaci produkt

GFS 10 - Palivový senzor (marine)





GFS 10 - Palivový senzor



166.58  EUR   bez DPH



199.90 EUR   s DPH












124.92  EUR   bez DPH



149.90 EUR   s DPH













Príslušenstvo echo / echoMAP sonary



37.49  EUR   bez DPH



44.99 EUR   s DPH











Súvisiaci produkt

NMEA 2000 starter kit





NMEA 2000 starter kit



83.25  EUR   bez DPH



99.90 EUR   s DPH













NMEA 2000 T-konektor (4-porty)



54.08  EUR   bez DPH



64.90 EUR   s DPH













Sieťový kábel (Marine network)



29.08  EUR   bez DPH



34.90 EUR   s DPH













Sieťový kábel 12m



49.92  EUR   bez DPH



59.90 EUR   s DPH













Sieťový kábel 6m



41.58  EUR   bez DPH



49.90 EUR   s DPH













Námorná mapa - Bluechart g3 (micro SD / SD)



141.66  EUR   bez DPH



169.99 EUR   s DPH










Námorná mapa - Garmin Navionics+ (micro SD / SD)



133.25  EUR   bez DPH



159.90 EUR   s DPH













Príslušenstvo GPSmap xxx / echoMAP sonary



1 249.99  EUR   bez DPH



1 499.99 EUR   s DPH













Príslušenstvo GPSmap xxx / echoMAP sonary



2 666.66  EUR   bez DPH



3 199.99 EUR   s DPH













Príslušenstvo GPSmap xxx / echoMAP sonary



1 833.25  EUR   bez DPH



2 199.90 EUR   s DPH













Príslušenstvo GPSmap xxx / echoMAP sonary



658.25  EUR   bez DPH



789.90 EUR   s DPH























Podrobnosti o produkte





Popis produktu:

Novinka v ponuke najpredávanejších kombo zariadení (GPS navigácia + sonar) echoMAP™je teraz dostupná v novej konfigurácií s označením UHD 2. Model s označením echoMAP™ UHD 72sv je dodávaný s pokročilou sondou GT-54-UHD, o.i. aj s bočným snímaním SideVü a so vstavanou CHIRP technológiou. Kompaktný model echoMAP™ UHD2 72sv je vybavený kvalitným 7" palcovým WQVGA displejom s vysokým rozlíšením 480 x 800 bodov a cez dotykový displej asistovaný tlačidlami. Výrobca ďalej vybavil zariadenie kvalitným procesorom pre rýchlu obsluhu a okamžité prekreslovanie sonarových a mapových detailov. Plná kompatibilita s NMEA 2000 protokolom vám umožuje pripojiť prístroje zo série echoMAP™ UHD 2 resp. echoMAP™ Ultra alebo echoMAP™ UHD k množstvu kompatibilných senzorov, prístrojov a doplnkových zariadení - a tak môžete sledovať všetky dôležité údaje ako je navigácia, stav paliva, motor a info o počasí na jednom dispeji.

Hlavné prednosti

Aktívny držiak- unikátna konštrukcia umožňuje zariadenie (displejová jednotka) odobrať zo stojanu bez potreby odpájania káblov. Tie ostávajú "zakotvené" v držiaku stojana na palube. echoMAP™ UHD 72sv spája kvalitný kompaktný sonar a GPS navigátor (10Hz GPS/GLONASS) do jedného zariadenia. Medzi najpodstatnejšie vlastnosti prístroja môžeme zaradiť nový dizajn a kvalitný displej pre precízne zobrazovanie údajov, ale tiež vstavanú celosvetovú základnú mapu (zo satelitných snímkov). Zariadenie podporuje používanie námorných máp z edície BlueChart® g3/g3 vision.

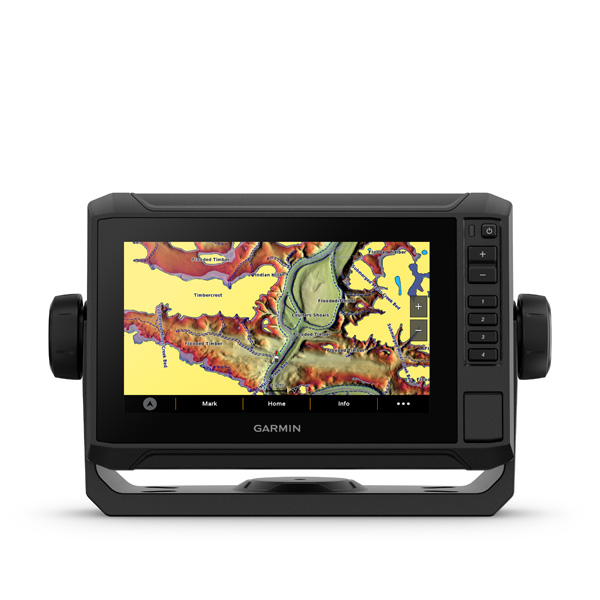

Námorná navigácia

Edície námorných máp - BlueChart® g3 / g3 vision a Garmin Navionics+ prinášajú nový rozmer námornej navigácie so zobrazením v 3-D móde (nad i pod hladinou vody), plus užitočné Auto Navádzanie na detailných podkladoch vo vysokom rozlíšení a na leteckých záberoch prístavov, marín, námorných dráh, navigačných značení a iných bodov záujmu (POI).

CHIRP integrovaný sonar - vlastnosti a parametre

- Dostupný výkon integrovaného sonaru: 500 W (RMS) / 4,000 W (peak to peak)
- single channel CHIRP, 50/77/83/200 kHz, L, M, H CHIRP
- CLEARVÜ: 260/455/800/1000/1200 kHz
- SIDEVÜ: 260/455/800/1000/1200 kHz


Dostupné frekvenčné rozsahy sondy v balení (GT-54 UHD-M):


- dostupný výkon sondy: CHIRP Traditional 350 W; ClearVü/SideVü 350 W;
- CHIRP High Wide (150-240 kHz);
- UHD ClearVü CHIRP 800 kHz (760-880 kHz);
- UHD SideVü 1,200kHz (1020-1230 kHz);
- CHIRP SideVü 455 kHz (425-485 kHz);
- Traditional CHIRP High Wide (150-240 kHz);
- UHD ClearVü CHIRP 800 kHz (760-880 kHz)

Dostupné uhly snímania GT-54-UHD pri daných frekvenciách:

- CHIRP: 24°-16°;
- ClearVü: 0.94°x60° @ 800 kHz;
- SideVü: 1.62°x50°;
- UHD SideVü: 0.441°x52° @ 1200 kHz;


Široké spektrum voliteľných typov sónd pre špecifické použitie

Garmin > > sonarové technológie < < < umožňujú rozšírenie dostupných parametrov sonaru prípadne okrem štandardnej montáže (na zrkadlo) môžete zvoliť sondu s vnútrotrupovou resp. ceztrupovou montážou. Stačí si dodatočné vybrať vhodnú sondu z našej širokej ponuka podľa požiadavky. Prehľad dostupných nájdete v katalógu na odkaze > > > > > > >

Vyhotovenie a ovládanie sonaru

echoMAP™ UHD2 72sv má pogumovaný povrch a je kompletne vodotesný, aby odolal poveternostným vplyvom. Kompaktné prevedenie zobrazovacej jednotky je doplnené o zjednodušené používateľské rozhranie pre jednoduchú obsluhu sonaru. Ovládanie je zabezpečené cez dotykový displej asistovaný tlačidlami a uľahčuje ho slovenské alebo české menu ovládania sonaru. Kompatný dizajn prístroja a jednoduchá montáž vďaka štandardne prikladanému príslušenstvu. Zariadenie má integrovanú GPS anténu. Intuitívne ovládacie prvky a samotné ovládanie neboli nikdy jednoduchšie.

Garmin Quickdraw™ Community

Bezplatné rozšírenie funkčného softvéru na kompatibilných sonaroch s GPS a námorných navigátoroch Garmin. Funkcia Quickdraw Contours umožňuje jednoducho používaním sonaru “skenovať” dno a vytvárať podrobnú mapu reliéfu dna kdekoľvek. Vzniknuté HD mapy s hĺkovými vrstevnicami (cca s 30cm rozostupom) ostávajú uložené ako mapa a okamžite sú pripravené na zdielanie prostredníctvom služby - Garmin Quickdraw™ - viac informácií nájdete na uvednom odkaze > > > >

Podpora sieťovania cez NMEA 2000 & NMEA 01083

Podrobnosti k zapojeniu a budovaniu siete NMEA 2000 nájdete na odkaze > > > >

Optimálna konfigurácia podľa typu plavidla

Pre výber vhodného zariadenia, doplnkovej výbavy a príslušenstva môžete využiť on-line dostupný konfigurátor na odkaze > > > >


Wi-Fi - PW Novinkou vo výbave prémiových modelov z novej série echoMap je vstavané Wi-Fi®. Toho rozhranie prakticky využijete po spárovaní sonaru echoMAP s kompatibilným smartfónom cez voľne dostupnú aplikáciu Active Captain.. Po pripojení smartfónu budete mať k dispozícií o.i. smartnotifikácie priamo na dispeji sonaru, prístup ku komunitným mapám Quickdraw, prístup k správe a synchronizácií užívateľských dát, prístup k aktualizáciam softvéru a iné. Zároveň rozhranie poslúži pre zdielanie bodov, trás a iného obsahu medzi používateľmi.

Stránky o produkte:

https://echomap.garmin.sk/echomap_uhd2_72cv_52cv.html










Parametre




Názov Hodnota
Rozmery a vlastnosti:  ------------------------------------------------------------
Rozmery zariadenia, ŠxVxH:  21.8 x 14.2 x 8.1 cm
Displej - veľkosť, ŠxV:  15.5 x 8.7 cm; 17.8 cm diagonal
Displej - rozlíšenie, ŠxV:  800 x 480
Displej - typ:  dotykový s podsvietením (asistovaný tlačidlami)
Dotyková obrazovka:  Áno (asistovaná tlačidlami)
Hmotnosť zariadenia:  1000 g
Napájanie:  10 - 28 V
Akumulátor - typ:  externý zdroj (AKU 12V/7,2Ah)
Odolnosť voči vode:  Áno (IPX7)
Plávanie na hladine:  Nie
Prenosný:  Áno
product_web:  0, 35689, 448, 50435, 27167
Funkcie a výbava:  ------------------------------------------------------------
Wi-Fi®:  Áno
Qwerty alebo ABC klávesnica:  Nie
CHIRP ClearVü (260/455/800 kHz):  vstavaný s podporou 260/455/800/1000/1200 kHz
CHIRP SideVü (260/455/800 kHz):  vstavaný s podporou 260/455/800/1000/1200 kHz
CHIRP traditional sonar (low,mid,high):  single channel CHIRP, 50/77/83/200 kHz, L, M, H CHIRP (vstavaný)
Panoptix Livescope (podpora):  Áno (podporuje)
Výkon (RMS):  500 W (RMS), 4000W (peak to peak)
Maximálna hĺbka (hĺbkový rozsah snímania:  Traditional CHIRP High Wide: 240 metov / ClearVü: 60 metrov / SideVü: 150 metrov / UHD SideVü: 38 metrov
Kužeľ (uhol snímania):  CHIRP: 24°-16°, ClearVü: 0.94°x60° @ 800 kHz, SideVü: 1.62°x50°, UHD SideVü: 0.441°x52° @ 1200 kHz
Senzor teploty vody:  Áno
See-thru® technológia:  Áno
Zvukové alarmy/vibrácia:  Áno / Nie
Split-screen zoom (rozdel. obrazovky):  Áno
Ultrascroll™ (zobr. rýb pri vyš.rychl.):  Áno
Whiteline (zobrazenie typu dna):  Nie
Nastaviteľná hĺbková línia:  Áno
Teplota vody (časový a graf. priebeh):  Áno
Prepojenie:  NMEA 0183 + NMEA 2000 + Garmin Marine Network
Iné (parametre, príslušenstvo, doplnky):  12-PIN
Bezdrôtová komunikácia:  Wifi, Bluetooth & ANT+
