Produkt je možno objednat jen jako součást konfigurace

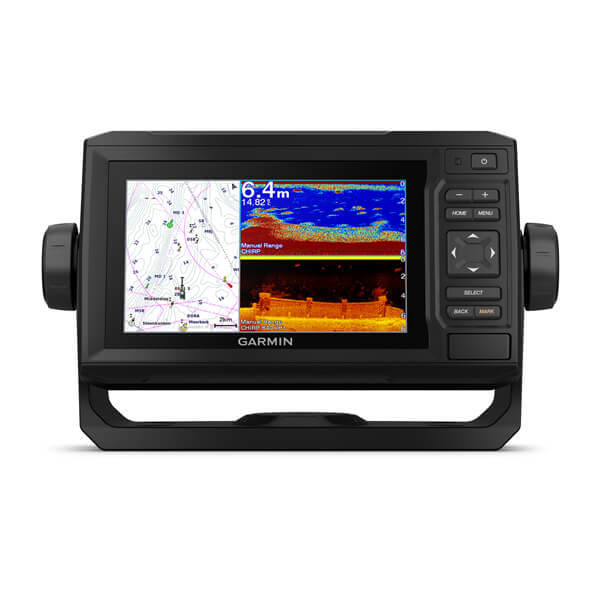

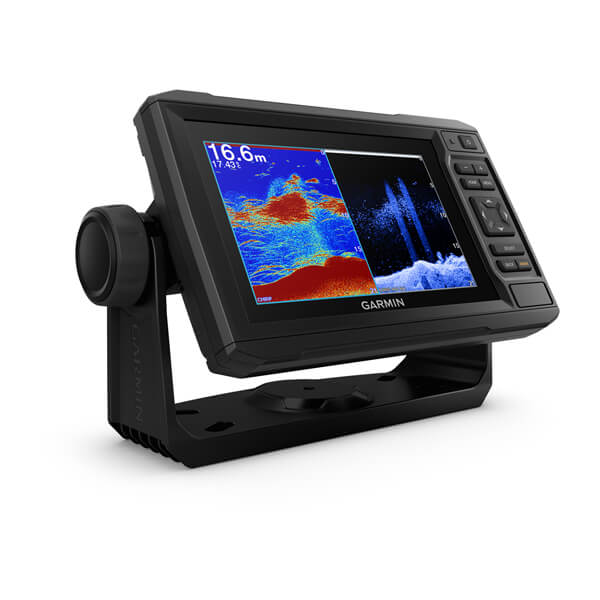

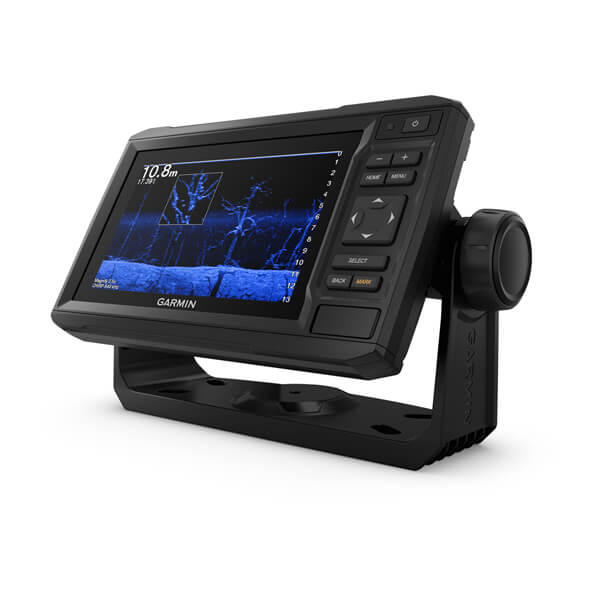

echoMAP™ UHD 62cv (sonda v balení)



























Výrobca

Garmin

Part. No. 010-02329-01
EAN 753759241414

















GPS navigátor s pokročilým sonarom





  •


Obsah dodávky




• echoMAP™ UHD 62cv
• sonda s montážnou sadou na zrkadlo GT24UHD-TM (9m kábel s možnosťou predĺženia)
• aktívny otočno-výklopný držiak s montážnou sadou
• napájací kábel
• šablóna s držiakom pre vstavanú montáž (Flush)
• ochranný kryt displeja
• montážna príručka a dokumentácia








Príslušenstvo






Súvisiace produkty








NMEA 2000 T-konektor (4-porty)



54.08  EUR   bez DPH



64.90 EUR   s DPH











Súvisiaci produkt

NMEA 2000 starter kit





NMEA 2000 starter kit



83.25  EUR   bez DPH



99.90 EUR   s DPH











Súvisiaci produkt

GFS 10 - Palivový senzor (marine)





GFS 10 - Palivový senzor



166.58  EUR   bez DPH



199.90 EUR   s DPH











Súvisiaci produkt

Ochranný kryt echoMAP Plus 6Xcv





Príslušenstvo echoMAP Plus



16.66  EUR   bez DPH



19.99 EUR   s DPH










Príslušenstvo striker sonary



20.75  EUR   bez DPH



24.90 EUR   s DPH













Prísavkový držiak pre sondy k sonarom echo



33.25  EUR   bez DPH



39.90 EUR   s DPH













Námorná mapa - BlueChart G3 Vision (micro SD / SD)



249.99  EUR   bez DPH



299.99 EUR   s DPH










Riečna mapa - BlueChart G2 Vision HD (micro SD / SD)



208.25  EUR   bez DPH



249.90 EUR   s DPH










príslušenstvo sonary



16.58  EUR   bez DPH



19.90 EUR   s DPH













GPS 19x NMEA 2000



199.92  EUR   bez DPH



239.90 EUR   s DPH













Sieťový kábel (Marine network)



29.08  EUR   bez DPH



34.90 EUR   s DPH













Sieťový kábel 6m



41.58  EUR   bez DPH



49.90 EUR   s DPH













Sieťový kábel 12m



49.92  EUR   bez DPH



59.90 EUR   s DPH













Sieťový konektor



12.42  EUR   bez DPH



14.90 EUR   s DPH













Sieťový kábel - 90 m



166.58  EUR   bez DPH



199.90 EUR   s DPH













Príslušenstvo GPSmap xxx / echoMAP sonary



1 833.25  EUR   bez DPH



2 199.90 EUR   s DPH













Príslušenstvo GPSmap xxx / echoMAP sonary



2 666.66  EUR   bez DPH



3 199.99 EUR   s DPH























Podrobnosti o produkte





Popis produktu:

Najpredávanejšia séria dostupných kombo zariadení (GPS navigácia + sonar) echoMAP™je teraz dostupná v novej konfigurácií s označením UHD. Model s označením echoMAP™ UHD 62cv je dodávaný s celkom novou sondou GT-24 UHD-TM o.i. so vstavanou CHIRP technológiou. echoMAP™ UHD 62cv je vybavený kvalitným 6" palcovým WQVGA displejom s vysokým rozlíšením 480 x 800 bodov a ovládaním cez smerové a iné tlačidlá. Výrobca ďalej vybavil zariadenie kvalitným procesorom pre rýchlu obsluhu a okamžité prekreslovanie sonarových a mapových detailov. Plná kompatibilita s NMEA 2000 protokolom vám umožuje pripojiť prístroje zo série echoMAP™ Plus resp. echoMAP™ Ultra alebo echoMAP™ UHD k množstvu kompatibilných senzorov, prístrojov a doplnkových zariadení - a tak môžete sledovať všetky dôležité údaje ako je navigácia, stav paliva, motor a info o počasí na jednom dispeji.

Hlavné prednosti

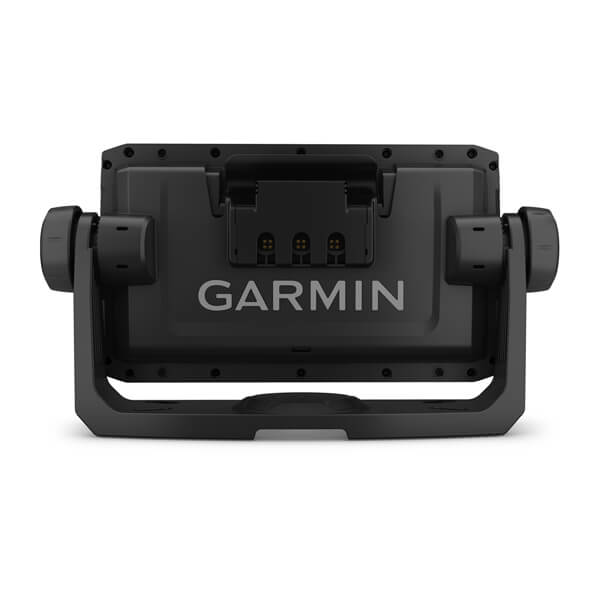

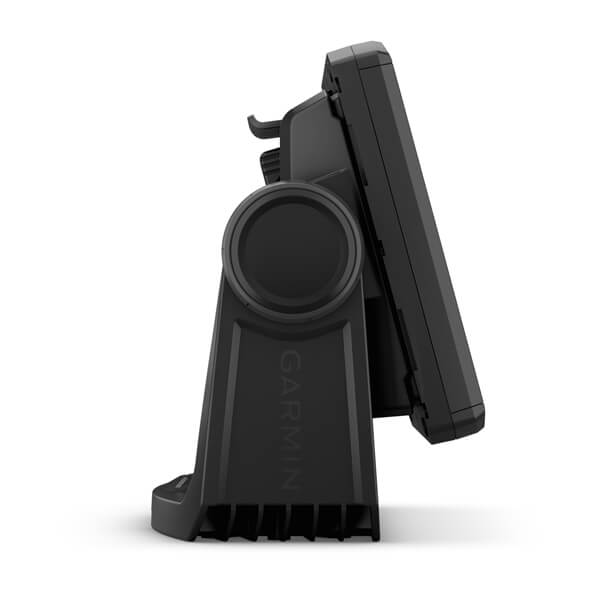

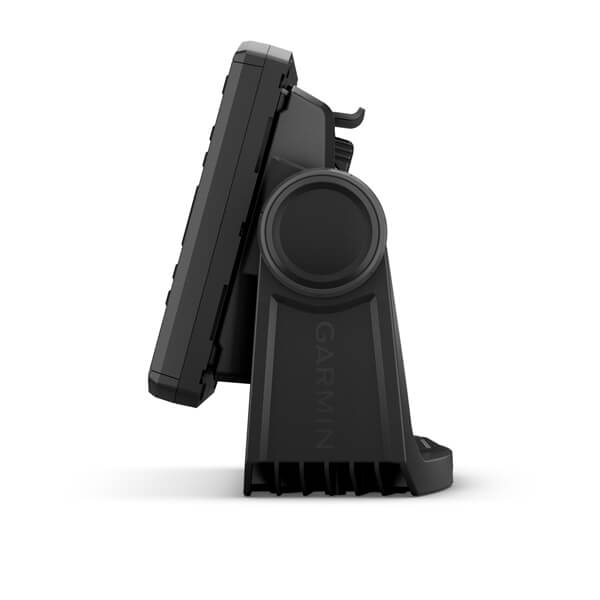

Aktívny držiak- unikátna konštrukcia umožňuje zariadenie (displejová jednotka) odobrať zo stojanu bez potreby odpájania káblov. Tie ostávajú "zakotvené" v držiaku stojana na palube. echoMAP™ UHD 62cv spája kvalitný sonar a GPS navigátor (5Hz GPS/GLONASS) do jedného zariadenia. Medzi najpodstatnejšie vlastnosti prístroja môžeme zaradiť nový dizajn a kvalitný displej pre precízne zobrazovanie údajov, ale tiež vstavanú celosvetovú základnú mapu (zo satelitných snímkov). Zariadenie podporuje používanie námorných máp z edície BlueChart® g3/g3 vision.

Námorná navigácia

Edícia BlueChart® g3 / g3 vision prináša nový rozmer námornej navigácie so zobrazením v 3-D móde (nad i pod hladinou vody), plus užitočné Auto Navádzanie na detailných podkladoch vo vysokom rozlíšení a na leteckých záberoch prístavov, marín, námorných dráh, navigačných značení a iných bodov záujmu (POI).

CHIRP Sonar - vlastnosti a parametre

- Dostupný výkon integrovaného sonaru: 500 W (RMS) / 4,000 W (peak to peak)
- DUAL-FREQUENCY (50/200 KHZ)
- DUAL-BEAM (77/200 KHZ)

Dostupné frekvenčné rozsahy sondy v balení (GT-24 UHD-TM):
- Traditional CHIRP High Wide (150-240 kHz);
- UHD ClearVü CHIRP 800 kHz (760-880 kHz)

Dostupné uhly snímania pri daných frekvenciách:
- CHIRP: 24°-16° @ 800 kHz
- ClearVü: 0.94°x 60° @ 800 kHz

Široké spektrum voliteľných typov sónd pre špecifické použitie

Garmin > > sonarové technológie < < < umožňujú rozšírenie dostupných parametrov sonaru prípadne okrem štandardnej montáže (na zrkadlo) môžete zvoliť sondu s vnútrotrupovou resp. ceztrupovou montážou. Stačí si dodatočné vybrať vhodnú sondu z našej širokej ponuka podľa požiadavky. Prehľad dostupných nájdete v katalógu na odkaze > > > > > > >

Vyhotovenie a ovládanie sonaru

echoMAP™ UHD 62cv má pogumovaný povrch a je kompletne vodotesný, aby odolal poveternostným vplyvom. Kompaktné prevedenie zobrazovacej jednotky je doplnené o zjednodušené používateľské rozhranie pre jednoduchú obsluhu sonaru. Ovládanie je zabezpečené prostredníctvom smerových a ďalších tlačidiel a uľahčuje ho slovenské alebo české menu ovládania sonaru. Kompatný dizajn prístroja a jednoduchá montáž vďaka štandardne prikladanému príslušenstvu. Zariadenie má integrovanú GPS anténu. Intuitívne ovládacie prvky a samotné ovládanie neboli nikdy jednoduchšie.

Garmin Quickdraw™ Community

Bezplatné rozšírenie funkčného softvéru na kompatibilných sonaroch s GPS a námorných navigátoroch Garmin. Funkcia Quickdraw Contours umožňuje jednoducho používaním sonaru “skenovať” dno a vytvárať podrobnú mapu reliéfu dna kdekoľvek. Vzniknuté HD mapy s hĺkovými vrstevnicami (cca s 30cm rozostupom) ostávajú uložené ako mapa a okamžite sú pripravené na zdielanie prostredníctvom služby - Garmin Quickdraw™ - viac informácií nájdete na uvednom odkaze > > > >

Podpora sieťovania cez NMEA 2000 & NMEA 01083

Podrobnosti k zapojeniu a budovaniu siete NMEA 2000 nájdete na odkaze > > > >

Optimálna konfigurácia podľa typu plavidla

Pre výber vhodného zariadenia, doplnkovej výbavy a príslušenstva môžete využiť on-line dostupný konfigurátor na odkaze > > > >


Stránky o produkte:

https://sonary.garmin.sk/










Parametre




Názov Hodnota
Rozmery a vlastnosti:  ------------------------------------------------------------
Rozmery zariadenia, ŠxVxH:  21.8 x 13.0 x 6.2 cm
Displej - veľkosť, ŠxV:  13.7 x 7.7 cm; 15.2 cm diagonal
Displej - rozlíšenie, ŠxV:  480 x 800
Displej - typ:  WQVGA
Dotyková obrazovka:  Nie
Hmotnosť zariadenia:  700 g
Napájanie:  10 - 28 V
Akumulátor - typ:  externý zdroj (AKU 12V/7,2Ah)
Odolnosť voči vode:  Áno (IPX7)
Plávanie na hladine:  Nie
Prenosný:  Áno
product_web:  0, 35689, 448, 50435, 27167
Funkcie a výbava:  ------------------------------------------------------------
Wi-Fi®:  Áno
Qwerty alebo ABC klávesnica:  Nie
CHIRP ClearVü (260/455/800 kHz):  Áno (vstavaný)
CHIRP SideVü (260/455/800 kHz):  Nepodporuje
CHIRP traditional sonar (low,mid,high):  Áno (vstavaný)
Panoptix Livescope (podpora):  Nepodporuje
Výkon (RMS):  500 W (RMS), 4000W (peak to peak)
Maximálna hĺbka (hĺbkový rozsah snímania:  700 m (v závislosti od podmienok-sladká voda a pripojenej sondy)
Kužeľ (uhol snímania):  Trad: 45/15° Down: 2,5x53°@455kHz/1,6x29°@800kHz
Senzor teploty vody:  Áno
See-thru® technológia:  Áno
Zvukové alarmy/vibrácia:  Áno / Nie
Split-screen zoom (rozdel. obrazovky):  Áno
Ultrascroll™ (zobr. rýb pri vyš.rychl.):  Áno
Whiteline (zobrazenie typu dna):  Nie
Nastaviteľná hĺbková línia:  Áno
Teplota vody (časový a graf. priebeh):  Áno
Prepojenie:  NMEA 0183 + NMEA 2000
